Доробка тестера радіодеталей на ATMega328.

Придбав тестер радіодеталей на ATMega328.







Відмінність цієї версії це наявність російської мови в меню, частота процесора 16 мГц, різноманіття функцій:
1) Генератор частот: меандр, частота від 0 Гц до 2 мГц (вихід сигналу на тестовому контакті 2)
2) Генератор ШІМ: меандр, частота 7,812 кГц або 15,624 кГц(залежить від  прошивки)
- заповнення від 0% до 100% ШІМ (вихід сигналу на тестовому контакті 2)
3) Частотомір: від 0 - 4 мГц, макс. роздільність 0.00001 Гц, вхідна амплітуда до 5 В (вхід потрібно допаяти)

Відображає призначення виводів компонентів на графічному малюнку:
1) Транзисторів - біполярних, польових.
2) Діодів.
3) Діодних мостів.
4) Світлодіодів.
5) Тиристорів, симисторів - малопотужних.
6) Стабілітронів - напруга пробою до 4.5 В.
7) Опори (R) - 0...50 мОм, макс. роздільність 0.01 Ом.
8) Конденсатори:
- Ємність (C) - 0...100000 мкФ, макс. роздільність 0.01 пФ;
- ESR макс. роздільність 0.01 Ом;
- Виміри втрат Vloss(%)
9) Індуктивність (L): 10 мкГн - 20 Гн, макс. роздільність 0.01 мГн;

Також вимірює частоту кварців .

Точність вимірів достатня  для радіолюбителя.

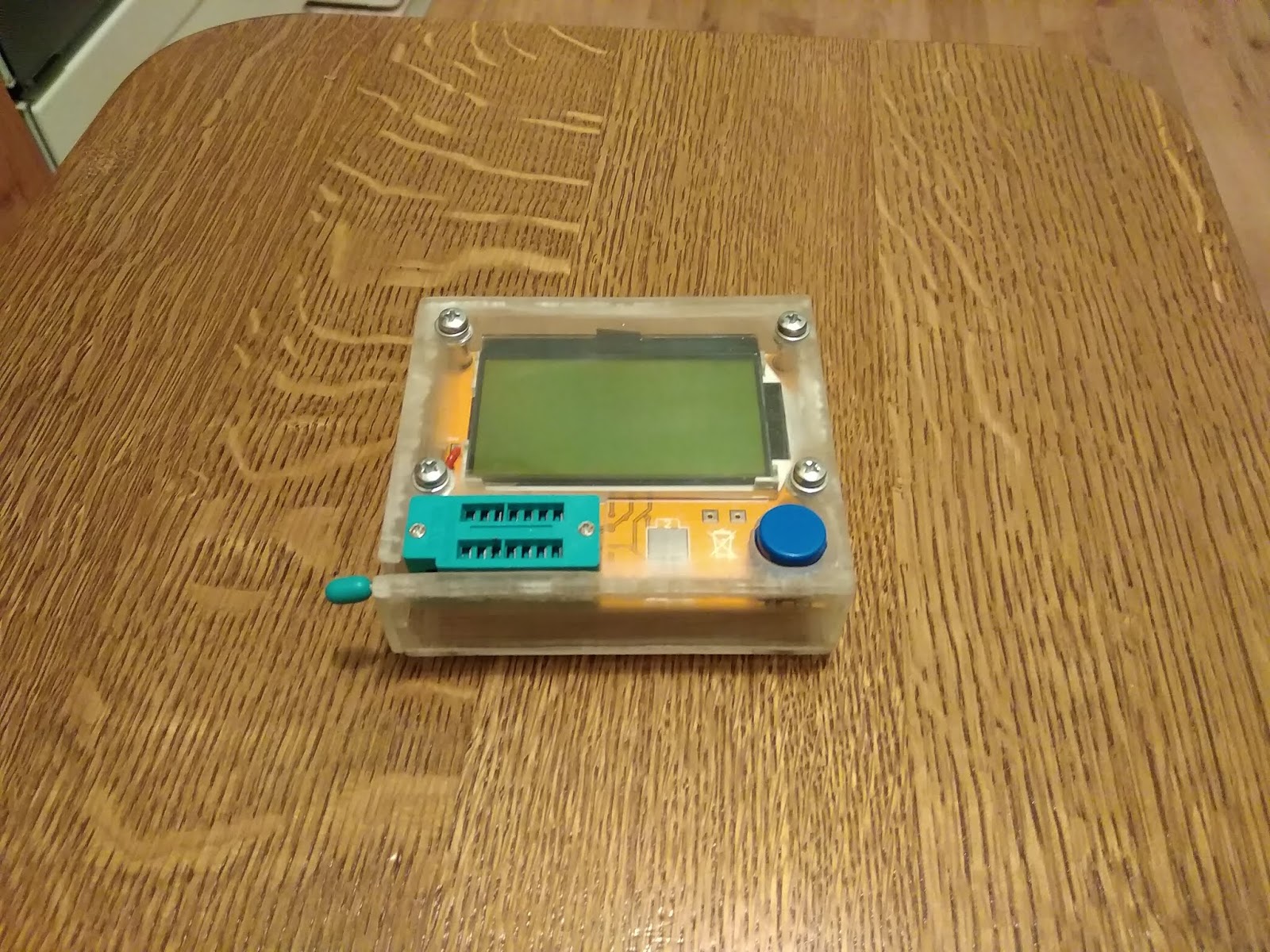

Корпус тестера виготовив із оргскла.












Ручним лобзиком нарізав деталі корпусу та склеїв їх клеєм 505 на основі цианоакрилату та харчової соди. Монтажні стояки також саморобні. В алюмінієвих заклепках нарізав різьбу 3 мм і отримав практичний і міцний виріб.













Живлення тестера застосував зовнішнє, в  розрив плюсового проводу під'єднав діод для захисту від  неправильного підключення полярності.






Для вимірів великих деталей виготовив виносні затискачі.







Несправність тестера та  способи його усунення.

07.06.2021 р.

В один час тестер перестав вимірювати між виводами 1-3 опори більше 10 кОм, також неможливо було пройти до кінця самотестування.
Знайшов такий ресурс- https://disk.yandex.ua/d/yW8xa5NJgUo5z, на якому зібрані прошивки, схеми, а також фотографії різних тестерів, по яких можна знайти свій. Мій виявився LCR-T4(T3)NoStripGrid.










Зайнявся пошуком  неполадок, перевірив всі напруги, справність опорів, кварцу. Всі деталі справні, тому вирішив перепрошити  AT Mega 328.
Програматор саморобний на AT Mega 8 USBasp.







Схема і прошивка взята звідси: https://www.fischl.de/usbasp/.
AT Mega 8 прошивав таким програматором:

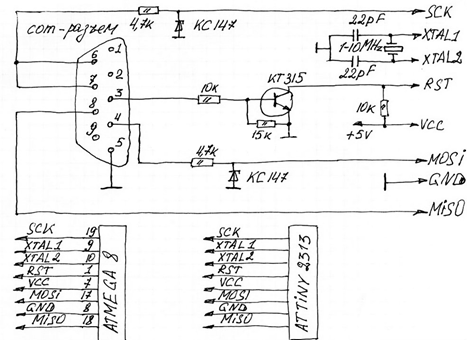

Схема:






Прошивав за допомогою Pony Prog 207 rus.
Ф'юзи виставив так:






Після перепрошивки все залишилось без змін, що свідчить про несправний  мікроконтролер. Напевно не розрядив конденсатор.
Через відсутність паяльного фена,  для паяльника потужністю 100 Вт виготовив із 2 мм мідного дроту рамку:






За допомогою цього простого пристрою мікросхема демонтувалась дуже швидко, нову запаяв звичайним жалом.

Нова AT Mega 328 виявилась голою, тому перший раз прошивав її на пониженій частоті, програма AVRDUDE Prog 3.3, ф'юзи:







Прошивку брав саму свіжу від Karl-Heinz KUbbeler, російську версію, після чого мій тестер запрацював як потрібно.






ZIF-панель в  тестер не ставив, а   для зручності в роботі припаяв проводи з "крокодилами".
