Контролер розряду акумуляторної батареї своїми руками.

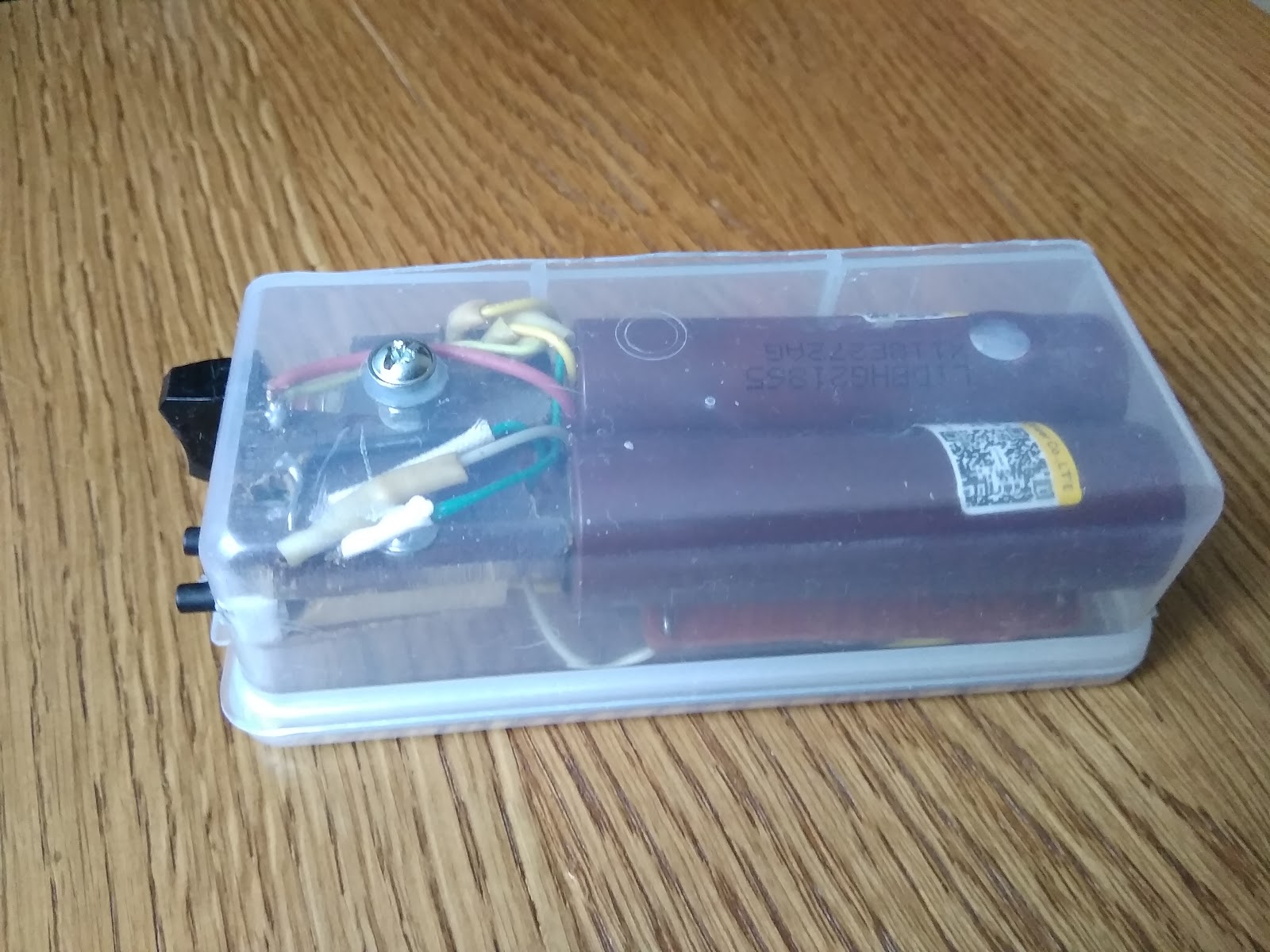

     Простий, надійний контролер відімкне акумуляторну батарею від навантаження після зниження на ній напруги до встановленої межі. В моєму випадку три літій-іонні акумулятори живлять настільний світлодіодний світильник, який використовується як резервне освітлення при відсутності мережевої напруги. В робочому стані акумулятори з'єднані послідовно, для їх заряджання з'єднуються паралельно. Це дозволяє не застосовувати балансири.

На схемі перемикач для комутування акумуляторів не показаний, опір R6 складається із двох- 2 к та 25 к, з'єднаних послідовно, при з'єднанні акумуляторів паралельно, опір на 25 к закорочується і пристрій спрацьовує при досягненні на акумуляторах 3 В, при їх послідовному з'єднанні межа спрацювання 9 В.

  Польовий транзистор повинен мати низьку напругу відкривання затвору, також необхідно звертати увагу на максимальну  напругу затвор-витік, для запобігання пробою транзистора затвор захищений стабілітроном VD1. Транзистор VT1 можна замінити на КТ361.

       Кнопка S1 запускає пристрій, а перемикач S2 від'єднує акумулятори від навантаження.



В ході роботи силовий транзистор не гріється, роботою пристрою задоволений.

13.07.2024

Придбав акумулятори LiFePo4 3.2V 6000mah 32700 з різьбою.





В ході їх експлуатації виявилось, що правильніше контролювати не загальну напругу послідовно з'єднаних акумуляторів, а кожного.









Струм TL431 в межах 8 мА, напруга спрацювання пристрою під навантаженням 2.7 В.
