Простий ватметр дозволяє виміряти споживану потужність в ланцюгу змінного струму з достатньою точністю і чутливістю в діапазоні 10-4000 Вт.
Трансформатор застосував від машинки для стрижки волосся.
Каркас котушки допрацював, виготовив із тонкого текстоліту щічки і наклеїв їх на каркас для фіксації намотаного проводу. Мережева обмотка трансформатора використана в якості вторинної, первинну мотав так:
для діапазону 4000 Вт - один виток товстого монтажного проводу,
2000 Вт - один виток емальпроводу діаметром 1,8 мм,
1000 Вт - два витки 1,2 мм,
400 Вт - шість витків 0,8 мм,
200 Вт - 10 витків 0,5 мм,
100 Вт - 20 витків 0,4 мм,
40 Вт - 60 витків 0,28 мм,
20 Вт - 100 витків 0,18 мм,
10 Вт - 200 витків 0,18 мм.
Провід повинен мати не пошкоджену ізоляцію.
Вимірювальна головка М 68501 на 250 мкА 750 Ом від індикатора рівня сигналу касетного магнітофона. Повний кут відхилення стрілки 90 %, робоче розміщення любе.
Діоди германієві Д9, конденсатор неполярний.
Шкалу малював в програмі frontdesigner 3.0. В цьому приладі вона має лінійну залежність.

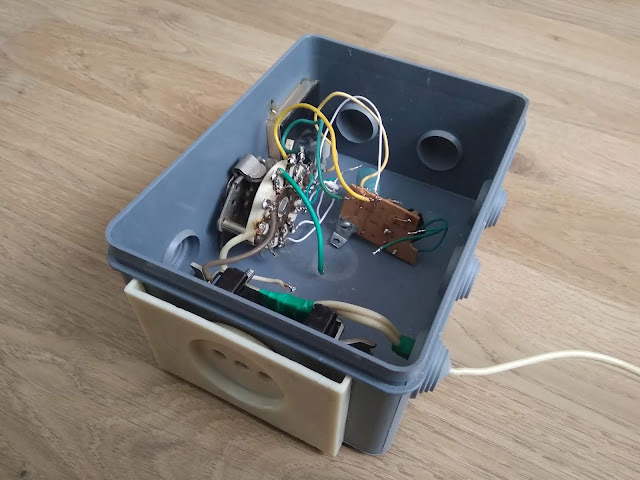

Для корпусу знайшов відповідну по розмірах електричну розподільчу коробку.
Налаштування просте, на будь-якому діапазоні підстроювальним опором регулюємо величину відхилення стрілки вимірювального приладу. В якості навантаження можна використати лампочки розжарення, але точність буде не високою.
