Основне призначення блока в основному для заряджання акумуляторів. Схема поширена і легко повторювана, без проблем запрацювала на відміну від переробленого комп'ютерного блока АТХ.
Друкована плата має розміри комп'ютерного блока АТХ і розміщена в його корпусі.
Всі електролітичні конденсатори застосовані з низьким ESR, на вході діодний міст на 6 Ампер, осердя силового трансформатора Ш 42/12/20 (12 мм довжина центрального керна ). Первинна обмотка має 42 витки, діаметр дроту 0.69 мм, намотана в дві секції, між ними вторинна обмотка 8+8 витків в чотири проводи діаметром 0.75 мм. Зазор між половинами осердя відсутній, індуктивність 8 мГн. Дросель після MBR20200 намотаний на кільці 33/20/11 дротом 1.5 мм х 3 шт. довжиною 2 м , другий дросель від комп'ютерного БЖ, перемотаний дротом 1 мм х 2 шт. в один шар.

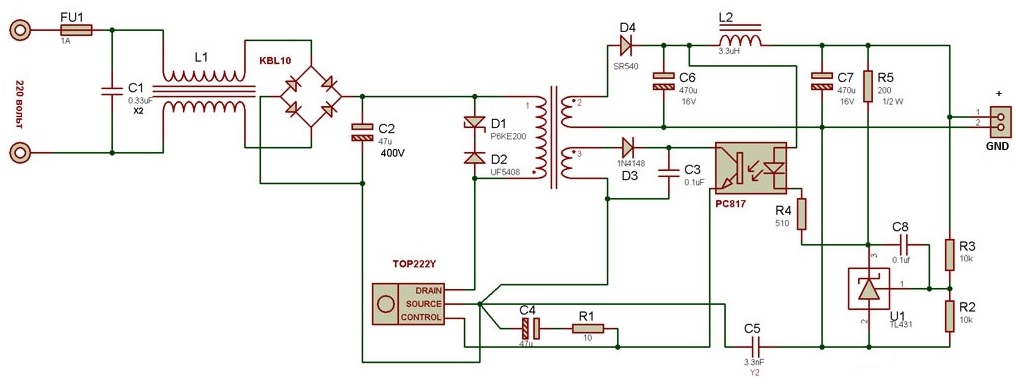

Блок чергового живлення виконаний на ТОР223.
Сам блок живиться через діод UF5408 постійною напругою з силового блоку, що дозволяє його спростити та після вимкнення живлення розрядити конденсатори 390 мкФ, також відпадає потреба в підмиканні резисторів до цих конденсаторів.
Трансформатор намотаний на осерді TP4A ETD 29, який значно більший від рекомендованого програмою PI Expert 4.0, ( Е 20/10/6 ). Первинна обмотка має 98 витків, діаметр дроту 0.2 мм, намотана в дві секції, між ними вторинна 14 витків, 0.35 мм в три проводи, поверх намотана котушка зв'язку 15 витків, 0.2 мм. Зазор між половинками осердя 0.3 мм, індуктивність 2.8 мГн, рекомендовано 2.2 мГн. Блок починає працювати десь від 60 В змінної напруги, тримає 1.5 А, вихідна напруга 12.8 В. Для живлення блоку управління та кулера його цілком достатньо, силові елементи при цьому не гріються.
Блок управління на транзисторах ВС817 та ВС807 та TL494.
ТГР на кільці TP4A-T22/14/6, дріт монтажний багатожильний у звичайній ізоляції намотаний до заповнення, 31 виток в три проводи.
Налагодження просте. Спочатку перевіряється блок управління. Подавши живлення від стороннього БЖ на 12 В на 5 виході TL494 має бути такий сигнал.
На силових транзисторах затвор-витік.
На
крайніх виводах вторинної обмотки силового трансформатора.
Перший
запуск з лампочкою розжарення 100 Вт, плюс латр, якщо є. З латром
взагалі просто. Від 0 до повної напруги мережі безпечно перевірити
силову частину. Не повинно бути сторонніх звуків ( писк, тріск ).
Верхня межа напруги, струму обмежуються підбором R5, R3 в блоці управління.
Терморегулятор обертів кулера виконав за перевіреною часом схемою. Чотирьох германієвих діодів вистачає для максимального розкручування вентилятора при нагріванні датчика.
Якщо діоди холодні, то оберти кулера мінімальні, зменшуючи номінал R2 можна налаштувати його зупинку.
При відсутності навантаження пульсації на виході:
При навантаженні 10 А :
При максимальному навантаженні гріються тільки вихідні діоди, тому поставив ще одну збірку MBR20200. Радіатор став нагріватись до 50 градусів.
У всьому діапазоні напруг при навантаженні 10 А максимальне падіння напруги 0.25 В.
