Розрахунок шунта міліамперметра.

 На рахунок доцільності виготовлення стрілочного міліамперметра, є вагомі переваги таких приладів перед цифровими варіантами:

- лінійність на всіх діапазонах,

- відсутність живлення прилада,

- відсутність періодичного вимикання.

А ще творчий процес виготовлення, якщо хто любить таким займатись.





Наявна вимірювальна головка Ц 4352 із струмом повного відхилення стрілки 300 мкА та опором 42 Оми.







 Вибрав діапазони мА: 0.6; 0.9; 3; 9; 30; 90;

                                  А: 0.3; 0.9; 3.



Перемикач має ще два вільних положення, при потребі можна збільшити  функційність вимірювача.

Спочатку визначається загальний опір шунта найменшого діапазона, тобто 0.6 мА за формулою:



Rш=Rпр_______= 42_______ = 42= 42 Ом

        I д1/Iпр-1        0.6/0.3-1         1

Далі визначається опір кожного діапазона, починаючи з найбільшого:

R 3А = I пр   ( Rш + Rпр )= 0.3 ( 42+ 42 ) = 0.0084

             I д9                           3000

R 0.9А = I пр   ( Rш + Rпр ) -R 3A = 0.3 ( 42+ 42 )- 0.0084 =

               I д8                                       900





 0.0196



R 0.3А = I пр   ( Rш + Rпр ) -R 3A-R0.9A   = 0.3 ( 42+ 42 )-

               I д7                                                     300



 0.0084-0.0196 = 0.056





R90мА= I пр   ( Rш + Rпр ) -R 3A-R0.9A-R0.3А = 0.3 (42+ 42)

                Iд6                                                               90



 -0.0084-0.0196-0.056=0.196





R30мА= I пр   ( Rш + Rпр ) -R 3A-R0.9A-R0.3А-R90мА=

                Iд5

       0.3 (42+ 42)- 0.0084-0.0196-0.056-0.196   = 0.56

     30



R9мА= I пр   ( Rш + Rпр ) -R 3A-R0.9A-R0.3А-R90мА-R30мА =

             Iд4



 0.3 (42+ 42)- 0.0084-0.0196-0.056-0.196-0.56= 1.96

 9





R3мА= I пр   ( Rш + Rпр ) -R 3A-R0.9A-R0.3А-R90мА-R30мА-

              Iд3



R9мА=0.3( 42+ 42 )-0.0084-0.0196-0.056-0.196-0.56-1.96= 5.6

                  3



R0.9мА= I пр   ( Rш + Rпр ) -R 3A-R0.9A-R0.3А-R90мА-R30мА-

                 Iд2



R9мА-R3мА= 0.3(42+42)-0.0084- 0.0196- 0.056- 0.196- 0.56-

                          0.9

1.96- 5.6=19.66





 R0.6мА= I пр   ( Rш + Rпр ) -R 3A-R0.9A-R0.3А-R90мА-

                   Iд1



R30мА-R9мА-R3мА-R0.9мА= 0.3(42+42)-0.0084 -0.0196 -0.056

                                                     0.6



-0.196 -0.56-1.96-5.6-19.66= 13.94







 Для перевірки- сума всіх опорів кожного із діапазонів рівняється величині шунта- 42 Оми.



 Схематично це виглядає так:

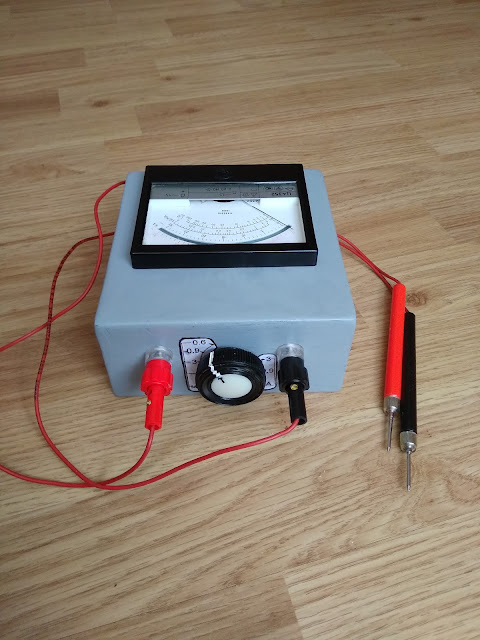

Сам прилад:













Резистори перших трьох діапазонів (0.6 мА, 0.9 мА, 3 мА) типу МЛТ, четвертий (9 мА) - окремий проволочний, п'ятий (30 мА)- окремий проволочний, решта- (90 мА, 0.3 А, 0.9 А, 3 А)- сталевий оміднений 1 мм дріт, який використовується для зварювання, навитий у вигляді спіралі 15 мм близько 10 кілець- один на чотири діапазони.

Налаштування розпочинається із підбору R1 діапазона 0.6 мА. Якщо при подачі 0.6 мА стрілка виходить за межі  поділок, то величину опору необхідно зменшити, або збільшити при недостатньому відхиленні. Діапазон 0.9 мА налаштовують підбором R2, далі так само в решті діапазонів. Діапазони 90мА- 3 А налаштовується в довільній послідовності, так як опір тут один на чотири діапазони, відводи проводів припаюються в певній точці, при налаштуванні пересовуюються за вказаним алгоритмом. Для 3 А вивід на відстані приблизно 10 мм від мінусового кінця.
