Пристрій для затискання за допомогою "крокодилів" дрібних радіодеталей, жорсткого кріплення текстолітових плат та інших масивних деталей, кріплення фотоапаратів, екшн камер, мобільних телефонів. Також присутні дві лінзи з різною кратністю збільшення.
Підставка використана готова від настільної лампи. По центру загвинчена шпилька довжиною 38 см діаметром 8 мм, на якій змонтовані всі елементи кріплення. "Крокодили" знаходяться на шпильках довжиною 12 см діаметром 4 мм, шпильки до центрального стояка кріпляться металевими хомутами, вирізаний з листів жерсті, і стискуються з двох сторін гайками.
Затискач друкованих плат зібраний із шпильки довжиною 12 см діаметром 8 мм, двох металевих пластин товщиною 2 мм. На кінці однієї з пластин знаходиться різьбовий отвір діаметром 4 мм. За допомогою регулювального гвинта виставляється необхідний зазор для деталей різної товщини.
Лінза с більшою кратністю збільшення діаметром 6 см взята від фотозбільшувача, кріпиться до стояка шпилькою довжиною 12 см діаметром 4 мм і саморобним хомутом.
Лупа діаметром 10 см с меншим збільшенням- звичайна канцелярська, кріпиться саморобним хомутом. Хомути забезпечують надійне і жорстке кріплення.
Зверху знаходиться кріплення для фотоапаратів, екшн камер. Воно виготовлене з двох меблевих кутників.
Також є саморобне кріплення мобільних телефонів.
Відеозвіт :https://youtu.be/ruQD2g4C3sM
03.04.2023 р.
Допрацював пристрій під свої поточні потреби.
Довжина центральної шпильки зменшена до 27 см, стільки потрібно для фокусування верхньої лінзи.

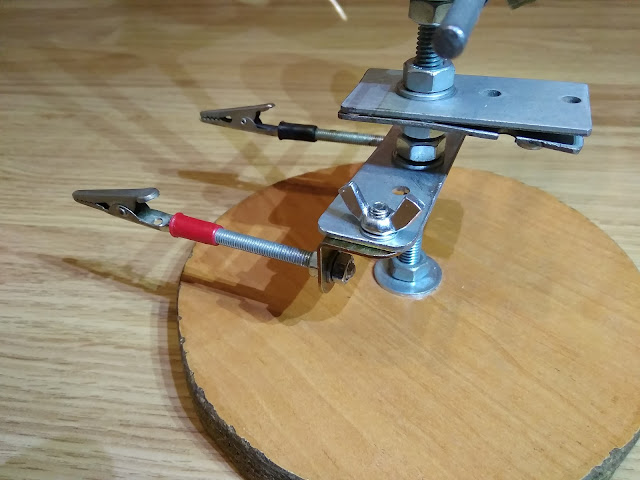

Для кріплення "крокодилів" використана металева пластина розмірами 9Х2.5 см. Самі "крокодили" кріпляться на 5 мм шпильках довжиною 6 см.
Шпильки разом з "крокодилами" повертаються на пластині завдяки наявності 5 мм болтів, для зручності затискання використані гайки "барашки".
Вся конструкція розміщена на круглій платформі із ДСП - товщина 16 мм, діаметр 16.5 см.
