Підсилювач Худа на германієвих транзисторах.

 За основу підсилювача взято варіант 1969 року.

 Блок живлення:

Акустика відкритого типу на 4А-28, 4А-32, 3ГД-31.

Порівнював звучання кремнієвих та германієвих транзисторів, останні мають краще звучання. Серед вихідних, 1Т813 краще відтворюють низькі частоти ніж 1Т806, а також більш прозорі на високих та середніх частотах, тому залишив їх. В якості драйвера підходять П602, П605, інші транзистори не можуть їх перевершити в звучанні. На вході без альтернатив ідуть низькочастотні МП35-38. Вугільні резистори більш прозорі для звуку та мелодійні. Збудження у вигляді писку поборов дуже просто, на вході поставив конденсатор С2 на 0.01 мкф і тепер в гучномовцях за відсутності сигналу тишина, низькочастотного фону також немає.

Підбір транзисторів здійснював за простою методикою, так як китайський тестер радіодеталей не може перевіряти потужні германієві транзистори:

В якості вимірювальних приладів- стрілочні мультиметри, які дають більш точні результати, джерело живлення- імпульсний блок живлення 0-14 В, 2 А, для потужних транзисторів необхідно створити робочий режим, самі транзистори мають бути закріплені на радіаторах. Базовий струм встановлював від 1 до 5 мА, для малопотужних транзисторів від 10 до 50 мкА.

Фінальна версія макета виглядає так:

Налаштування підсилювача підстройкою резистора R2 зводиться до отримання рівномірного обмеження верху та низу синуса при збільшенні вихідної напруги.

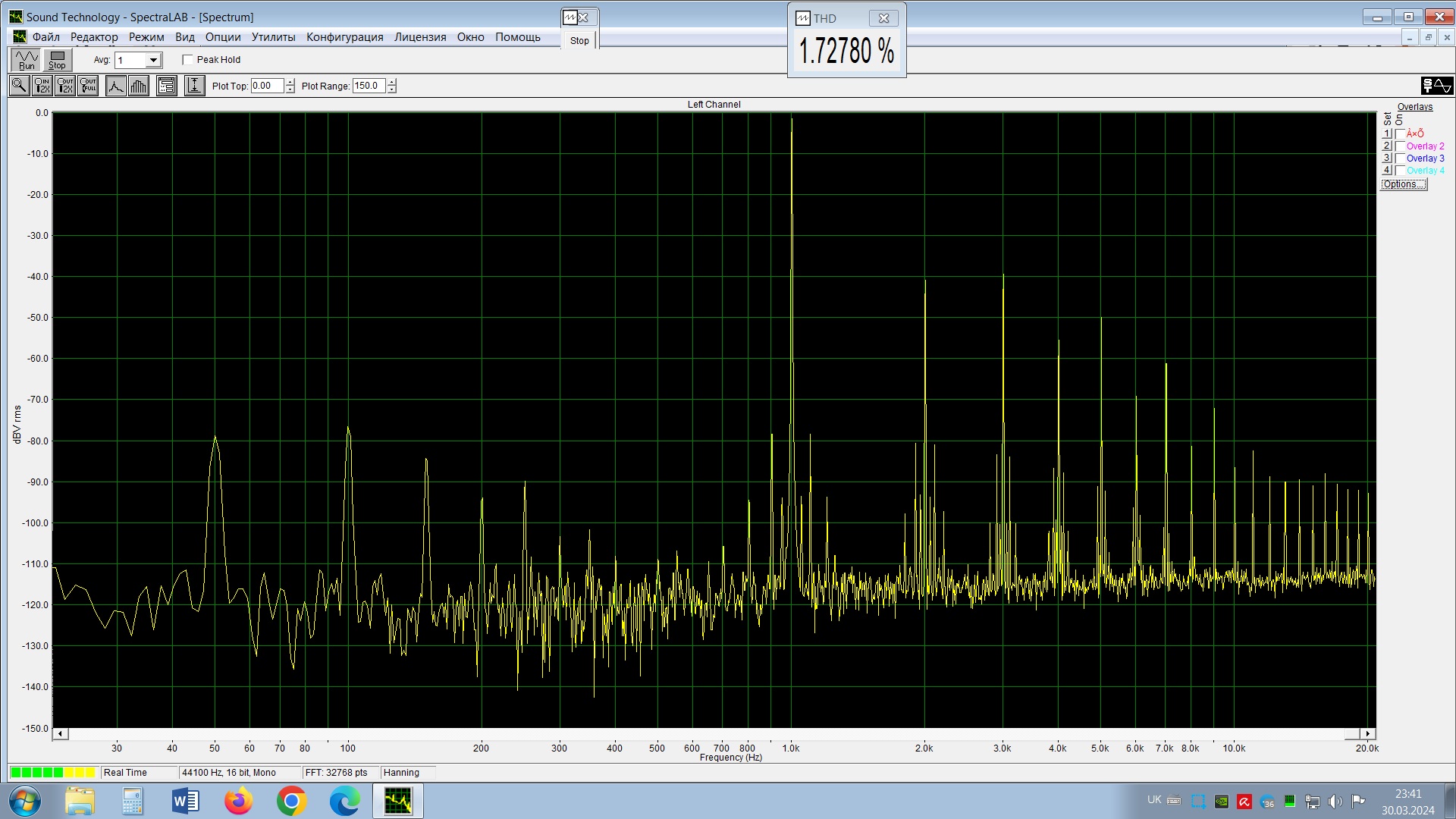

Струм спокою 600-700 мА, напругу живлення зменшив до 18 В. Тепер при тривалій роботі радіатори вихідних транзисторів ледве теплі,  неспотворений сигнал при максимальній потужності 4-4.5 Вт. Спектр гармонік при цьому:



 Зазвичай прослуховування музики відбувається на невеликій потужності, де спотворення не чутно:

В кінці лінії АЧХ видно дію конденсатора С2, хоча на звук він не впливає.

 Закінчив монтаж в корпусі правого каналу:

На дні корпусу розмістив два трансформатори, діоди випрямляча, конденсатори з фільтруючим опором.

Силові трансформатори мають площу поперечного перерізу:

перший 11.2 см.кв, другий- 10.2 см.кв.



 Монтаж живлення другого каналу.

Повністю готовий підсилювач.

Звучання підсилювача нагадує звучання лампового однотакта на 6Ф6С.
